Что такое шпоночная фреза: назначение, размеры и отличие от концевой

Содержание:

1. Назначение и применение
2. Отличие от концевых фрез
3. Стандарты и классификация
4. Размеры и диаметры
5. Конструкция и особенности
6. Фрезерование шпоночной фрезой
7. Заключение

Шпоночные фрезы относятся к классу специализированного инструмента для выборки пазов под шпонки и шлицы. Такие пазы необходимы для соединений валов и втулок, передачи крутящего момента и обеспечения точной посадки деталей. В статье рассмотрим, шпоночная фреза это какая, ее размеры и чем она отличается от концевой.

Назначение и применение

Шпоночные фрезы применяются для выборки пазов, необходимых для установки шпонок — небольших металлических вставок, которые фиксируют взаимное положение вала и ступицы (например, шестерни или шкива). Такие соединения используются практически во всех видах машин и механизмов: в редукторах, станках, приводах, насосах.

Применение шпоночной фрезой обеспечивает высокую точность ширины и глубины паза, что критично для передачи крутящего момента и надежной посадки деталей. Если паз получится шире или глубже нормы, соединение будет ненадежным и со временем приведет к люфту и разрушению механизма.

Кроме обработки стандартных пазов, инструмент применяется для:

• выборки канавок под шлицевые соединения;
• изготовления пазов для сегментных шпонок;
• ремонта изношенных соединений (расточка паза до большего размера и установка новой шпонки).

Таким образом, шпоночная фреза — это узкоспециализированный инструмент, который незаменим там, где требуется жесткость, точность и надежность вала и насаживаемой детали.

Отличие от концевых фрез

Если вас интересует вопрос: в чем отличие фрез шпоночных и концевых? Основное различие — в назначении и конструкции. Концевая фреза универсальна: она может выполнять торцевую, контурную и угловую обработку. Шпоночная же имеет прямые зубья и рассчитана специально для выборки пазов. Она прочнее и короче, чтобы выдерживать боковые нагрузки и исключить вибрации.

Таким образом, фрезы концевые и шпоночные не конкурируют, а дополняют друг друга: первые универсальны, вторые — специализированы.

Стандарты и классификация

В производстве используется ГОСТ на шпоночные фрезы, который регламентирует их размеры, форму, предельные отклонения, материалы и твердость. Благодаря стандартизации обеспечивается совместимость инструмента с оборудованием и гарантируется одинаковое качество получаемых пазов.

Классификация фрез выполняется по нескольким критериям:

• По материалу: быстрорежущая сталь (Р6М5 и аналоги) — для универсального применения; твердосплавные — для твердых материалов и высоких скоростей.
• По конструкции: цельные и оснащенные (со сменными пластинами).
• По типу крепления: с цилиндрическим хвостовиком, конусным хвостовиком или со специальным посадочным местом.
• По точности: нормальной и повышенной (для высокоточных передач).

ГОСТ задает также длину рабочей части, диаметр хвостовика и требования к шероховатости обработанного паза. Это позволяет инженерам и наладчикам без дополнительных расчетов выбирать инструмент под стандартные размеры шпонок.

Размеры и диаметры

Шпоночные фрезы выпускаются в широком диапазоне. На практике применяют типовые диаметры шпоночных фрез от 2 до 32 мм. При этом глубина и ширина паза выбираются в соответствии с размером шпонки.

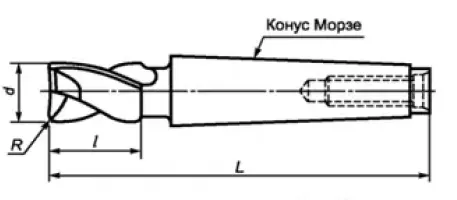

Если говорить в целом про размеры шпоночных фрез, то они включают:

• диаметр рабочей части (2–32 мм),
• рабочую длину (6–40 мм),
• общую длину (40–100 мм),
• диаметр хвостовика (обычно 6–20 мм).

Такие параметры позволяют подобрать инструмент под конкретный паз и обеспечить требуемую точность соединения.

Конструкция и особенности

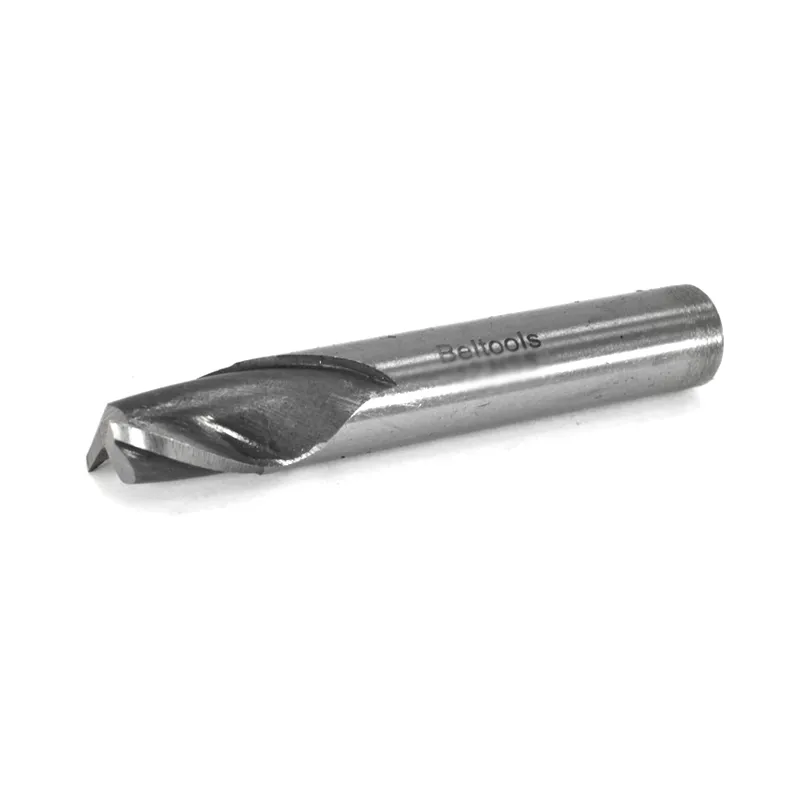

Инструмент имеет небольшой диаметр, с прямыми зубьями, укороченной рабочей частью и усиленной геометрией. Такая конструкция делает ее более жесткой по сравнению с концевой фрезой и позволяет обрабатывать паз в один проход.

Ключевые особенности:

• Форма зубьев — прямые или слегка наклонные, что снижает вибрации и дает более ровную поверхность.
• Короткая рабочая часть — уменьшает прогиб и вибрации, повышая точность паза.

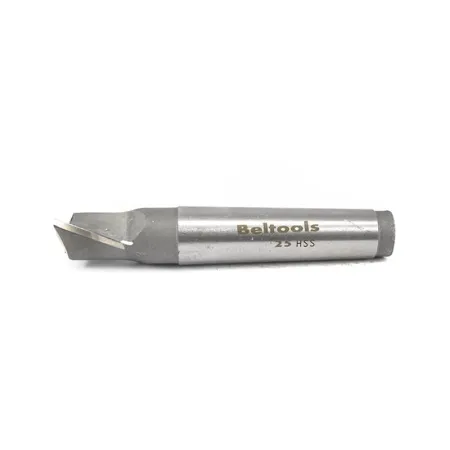

• Хвостовик — цилиндрический или конусный, обеспечивает надежное крепление в патроне или цанге.
• Материал — быстрорежущая сталь или твердый сплав; для повышенной стойкости применяют покрытия (TiN, TiAlN и др.).
• Диаметры шпоночных фрез — от 2 до 32 мм, что соответствует стандартным размерам шпонок.

По конструкции такие инструменты ближе к фрезам дисковым, так как работают боковыми поверхностями, но при этом имеют форму и посадку, как у концевых фрез.

Благодаря своей жесткости и оптимизированной геометрии шпоночные фрезы позволяют выполнять узкие и глубокие пазы без вибраций и потери точности — то, что сложно сделать универсальной концевой фрезой.

Фрезерование шпоночной фрезой

Фрезерование шпоночной фрезой — это технологическая операция, при которой на валу или в ступице создается паз для установки шпонки. От качества этой обработки зависит надежность соединения: правильно выполненный паз обеспечивает точную посадку и передачу крутящего момента без люфта.

Подготовка к работе

Перед началом важно выбрать фрезу нужного диаметра в соответствии с размером шпонки по ГОСТ. Заготовку фиксируют в приспособлении или тисках так, чтобы ось вала была параллельна столу станка. Для ступиц и втулок часто применяют специальные оправки.

Процесс обработки

1. Разметка и базирование — по чертежу или калибру отмечается положение будущего паза.
2. Черновой проход — фреза погружается на часть глубины, снимая основной припуск.
3. Чистовой проход — выполняется на полную глубину, с меньшей подачей, чтобы обеспечить точный размер и чистую поверхность.
4. Контроль — после обработки паз проверяется калибром или примеркой шпонки.

Особенности

• Глубокие пазы нарезают в несколько проходов, чтобы снизить нагрузку и продлить срок службы инструмента.
• Для предотвращения вибраций важно минимизировать вылет инструмента и надежно зажимать деталь.
• При работе с твердыми сталями рекомендуется использовать охлаждающую жидкость, которая уменьшает нагрев и износ режущей кромки.

Практический результат

Шпоночная фреза благодаря своей жесткой конструкции и прямым зубьям позволяет выполнять пазы быстро и с высокой точностью. В отличие от универсальных инструментов, она дает правильную геометрию без дополнительных доработок, что делает ее незаменимой в серийном и ремонтном производстве.

Заключение

Шпоночная фреза — это специализированный инструмент для нарезания пазов под шпонки и шлицы. Она отличается от концевой фрезы конструкцией, назначением и режимами работы. Соблюдение стандартов ГОСТ, правильный выбор диаметра и размеров инструмента обеспечивают точность и надежность соединений в машиностроении и ремонте.
