Делительная головка: таблицы, виды деления и расчет

Содержание:

1. Принцип работы делительной головки
2. Таблицы и шкалы
3. Виды деления
4. Делительная головка и угловые операции
5. Расчет делительной головки
6. Заключение

Делительная головка — это приспособление, позволяющее точно делить окружность или поворачивать заготовку под заданным углом. Такой инструмент незаменим при нарезании зубчатых колес, граней, шлицев и пазов, где требуется равномерное расположение элементов.

Принцип работы делительной головки

Делительная головка работает на основе червячной передачи, которая связывает рукоятку и шпиндель с заготовкой. Наиболее распространенное передаточное число — 40:1, то есть один оборот шпинделя заготовки соответствует сорока оборотам рукоятки. Такая передача позволяет делить окружность на любое количество частей с высокой точностью.

Механизм включает:

• шпиндель, на который устанавливается заготовка (в патроне или между центрами);
• червяк и червячное колесо, обеспечивающие передачу движения;
• делительные диски с отверстиями, которые позволяют отмерять дробные части оборота;
• лимб (шкалу), нанесенный на корпус, для фиксации углов в градусах;
• сектора и указатель, которые ограничивают число отверстий при повороте.

Алгоритм работы: оператор поворачивает рукоятку на рассчитанное количество полных оборотов плюс определенное число отверстий на диске. Таким образом достигается требуемое деление на делительной головке. Для простых случаев достаточно целых оборотов и стандартных окружностей, для сложных — используется комбинация с дифференциальным механизмом.

Таблицы и шкалы

При настройке оператора всегда выручает таблица делительной головки. Она составляется исходя из передаточного числа (чаще всего i = 40) и набора делительных дисков, которые входят в комплект. В таблице указывают, сколько оборотов рукоятки и отверстий по конкретному кругу диска нужно повернуть, чтобы получить заданное число частей.

Пример фрагмента таблицы для головки с i = 40:

Здесь видно: при делении окружности на 17 частей нужно провернуть рукоятку на 2 полных оборота и дополнительно на 6 отверстий круга с 17 отверстиями.

Помимо таблиц, оператор ориентируется на лимбы. Каждый вид шкалы делительной головки задает точность установки по углу. Лимбы бывают:

• с делением по градусам (0–360°);
• с делением на минуты и секунды для высокоточных работ;
• комбинированные, с нониусом для считывания дробных частей угла.

Используя шкалу, можно выставить заготовку, например, на 25° или 67,5°, что особенно важно при выполнении пазов под углом. Таким образом, таблицы облегчают деление окружности на заданное количество частей, а шкалы позволяют фиксировать деталь под любым углом.

Виды деления

Наиболее распространенный метод — простое деление делительной головки, при котором каждое деление соответствует определенному количеству оборотов рукоятки. Формула проста: число делений окружности равно передаточному числу делительной головки (обычно 40) деленному на количество необходимых частей.

Для случаев, когда требуемое число делений не может быть реализовано простым способом, применяют дифференциальное деление на делительной головке. Здесь задействуются дополнительные шестерни, позволяющие компенсировать недостающие или избыточные доли оборота. Этот метод используется при изготовлении зубчатых колес с нестандартным числом зубьев.

Непосредственное деление делительной головки применяется для простых задач — например, деления окружности на 2, 3, 4, 6, 8, 12 частей. В этом случае на диске головки уже выполнены отверстия под стандартное количество делений, и оператор фиксирует заготовку без расчетов.

Ключевая задача устройства — деление окружности на делительной головке. Оно может выполняться любым из перечисленных способов в зависимости от требуемой точности и числа делений.

Делительная головка и угловые операции

Современные устройства позволяют не только делить окружность, но и выставлять деталь под заданным углом. Так, делительная головка в градусах используется при выполнении пазов или отверстий под определенным углом к базовой поверхности. Точность при этом обеспечивается за счет лимба и фиксирующих устройств.

Расчет делительной головки

Как рассчитать делительную головку? Для этого используются справочные данные и специальные формулы.

Основная зависимость выглядит так:

i=Z/N​

где:

• i — передаточное число (обычно 40),
• N — количество оборотов рукоятки,
• Z — число требуемых делений.

Применяя формулу делительной головки и используя отверстия на дисках, оператор получает точное деление окружности. Для сложных случаев прибегают к дифференциальному способу.

Заключение

Делительная головка — это многофункциональное устройство, без которого невозможно представить точное деление окружностей и углов при фрезеровании. Знание методов деления, умение работать с таблицами и формулами, а также корректный расчет позволяют выполнять операции максимально точно и эффективно.

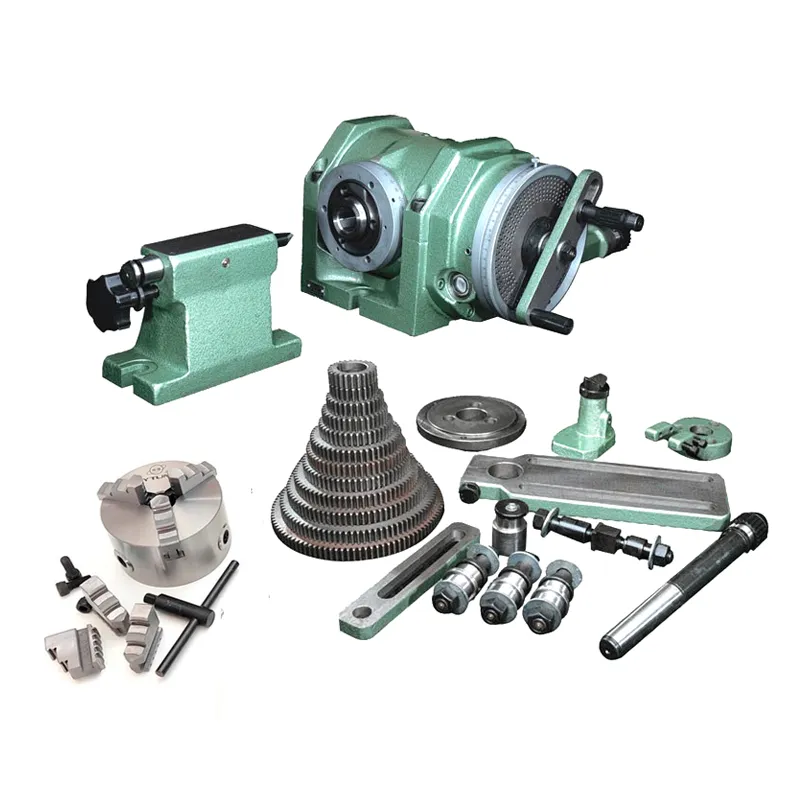

Для разных операций наиболее удобна универсальная делительная головка. Она сочетает возможности простого, дифференциального и непосредственного деления, а также позволяет устанавливать заготовку под углом. Такая конструкция применяется на универсальных фрезерных станках и в инструментальных производствах.

Сегодня делительные головки входят в состав не только учебных лабораторий, но и промышленных комплексов, оставаясь важной частью такого направления, как станки и технологическая оснастка.
