Назначение и применение долбяков: зубья, углы, канавки, заточка
Содержание:
- Что такое долбяк и как он работает
- Нормативная база
- Конструкция, профиль и ключевые размеры
- Геометрия резания: передние и задние углы, притупления
- Канавки, отвод стружки и зона выхода
- Технологические варианты и области применения
- Расчет и выбор режимов
- Заточка и восстановление ресурса
- Типовые стандартизованные решения и их назначение
- Подготовка, оснастка и контроль качества
- Ошибки и их предупреждение
- Выводы
Долбление — один из базовых методов формообразования зубчатых профилей и пазов в трансмиссионных деталях, корпусах и втулках. Современные долбяки применяются для шестерен внешнего и внутреннего зацепления, шлицов и шпоночных пазов; метод незаменим, когда фрезерование невозможно из-за геометрии детали, требований к точности или доступности зоны резания.
Что такое долбяк и как он работает

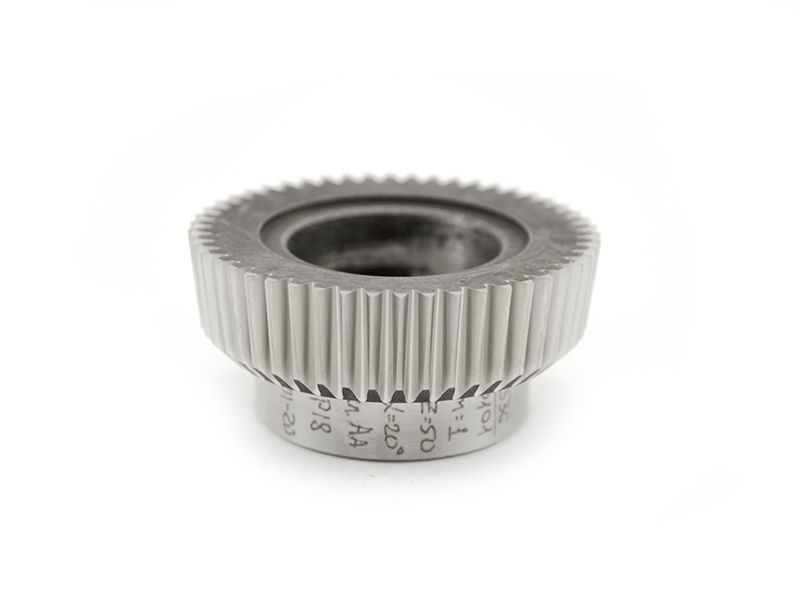

Долбяк — это многозубый инструмент, совмещающий функции резца и калибра. Рабочий контакт с заготовкой осуществляет зуб долбяка: именно он формирует требуемый контур, постепенно «генерируя» профиль детали. В типовой операции для шестерен инструмент и заготовка совершают согласованное относительное движение; при обработке пазов выполняется возвратно-поступательное долбление с малыми подачами за ход.
Базовые преимущества метода: точность профиля, способность работать по «закрытым» контурам (внутреннее зацепление/пазы), стабильность размеров на сериях.
Нормативная база
Для производства и выбора зуборезного инструмента ключевым документом является долбяк ГОСТ 9323-79. Этот стандарт регламентирует конструкцию, размеры, точность и технические требования к цилиндрическим зуборезным долбякам.
В документе определены:
- Номинальные размеры и допуски. Устанавливаются диаметр долбяка, длина рабочей части, размеры посадочной части. Это обеспечивает взаимозаменяемость инструмента и совместимость с различными станками.
- Профиль зуба. Стандарт задает форму и параметры профиля, соответствующие эвольвентным передачам с модулем от 1 до 12 мм.
- Точность изготовления. Регламентируются классы точности по профилю зуба, шагу и биению, что напрямую влияет на качество нарезаемых колес.
- Материалы и термообработка. Рекомендуется применение быстрорежущих сталей (HSS, Р6М5 и аналогов) с последующей закалкой и отпуском для достижения высокой твердости и стойкости.
- Маркировка. Обозначение долбяков по ГОСТ включает модуль, угол давления, число зубьев, диаметр и посадочные размеры. Это облегчает идентификацию инструмента и исключает ошибки при заказе.
Конструкция, профиль и ключевые размеры
Конструктивно выделяют хвостовые (монолит с хвостовиком), дисковые и чашечные исполнения. Геометрия подбирается под задачу:
- Профиль долбяка задает форму будущего зуба или паза: эвольвентный (для шестерен), прямобочный/трапецеидальный (для шлицов), прямоугольный (для шпонок). Качество профиля определяет точность зацепления и уровень шума пары.
- Диаметр долбяка влияет на жесткость и доступность зоны резания; слишком малый диаметр увеличивает изгибающие нагрузки, слишком большой ограничивает подвод и «подрезает» переходные радиусы. Для мелкомодульных колес (модуль 1–2 мм) применяют инструменты диаметром около 20–40 мм, для средних модулей (3–6 мм) — 50–100 мм, а для крупномодульных (8–12 мм и выше) используют долбяки диаметром 120–200 мм и более. При внешнем долблении предпочтителен больший диаметр ради жесткости и долговечности, при обработке внутренних венцов — минимально допустимый, чтобы инструмент проходил в отверстие. Оптимальный выбор диаметра всегда балансирует между прочностью, числом зубьев и возможностью установки в зону обработки.
- Число зубьев долбяка влияет на плавность хода и нагрузку на кромку: больше зубьев — стабильнее процесс, но выше требования к соосности и качеству привода. Для тонкостенных деталей иногда эффективнее умеренное число зубьев, чтобы снизить пульсации усилий.
Геометрия резания: передние и задние углы, притупления
Корректные углы долбяка — залог стойкости и качества: передний угол отвечает за легкость резания и формирование стружки, задний — за трение по обработанной поверхности, угол заострения — за прочность вершины. Для вязких материалов берут положительные передние углы и малое притупление; для твердых и хрупких — углы умеряют, усиливая кромку. Важны также микрофаска и радиус вершины: они гасят сколы в момент входа/выхода, особенно при прерывистом резании.
Канавки, отвод стружки и зона выхода
Для стабильного процесса критична канавка выхода долбяка: она обеспечивает место для накопления и эвакуации стружки, снижает риск повторного резания и задиров. На детали заранее планируют технологические выборки/разгрузочные пазы, чтобы аккуратно сформировать выход долбяка — участок завершения хода, где часто возникают заусенцы и локальный перегрев. Правильная организация выхода и направление подачи позволяют сохранить чистоту кромок и геометрию профиля.
Технологические варианты и области применения
Долблением получают как зубчатые венцы, так и пазы:
- Нарезание зубьев долбяками применяют для цилиндрических колес внешнего/внутреннего зацепления, шлицевых валов и муфт; метод удобен при серийном производстве и где требуется высокая точность профиля.
- Для пазов используют шпоночные/шлицевые долбяки; чашечные — для внутренних венцов и трудно-доступных зон; дисковые — там, где ограничено место или требуется особая кинематика.
Расчет и выбор режимов
Любой проект начинается с инженерной процедуры расчет долбяка: задаются модуль/шаг, угол давления, тип профиля, материал заготовки и требуемая точность. По этим данным выбирают диаметр, число зубьев, геометрию кромки, материал и покрытие инструмента.
Практические ориентиры по режимам (стартовые, уточняются под станок и инструмент):
- Подача на двойной ход при пазовании: 0,02–0,15 мм/дв.ход для сталей, 0,03–0,20 мм для чугуна, 0,04–0,12 мм для цветных сплавов.
- Скорость резания ограничивают частотой ходов и высотой хода: чем выше ход, тем ниже скорость для сохранения стойкости.
- Высоту хода берут на 10–30% больше ширины пояска/венца, чтобы обеспечить чистый вход/выход без «затяжки» стружки.
- Стабильность процесса повышают минимизация биений, жесткая оснастка, направленная СОЖ/продувка и демпфирующие вставки при долблении тонких венцов.
Заточка и восстановление ресурса
Корректная заточка долбяка возвращает геометрию режущей кромки и продлевает срок службы, но требует соблюдения углов и положения задних поверхностей. Контролируйте износ по задней грани и радиус притупления на вершине зуба; переточка выполняется с активным охлаждением и финишным доведением рабочих участков.
При необходимости инструмент можно заточить с небольшой коррекцией профиля (в пределах допуска), чтобы компенсировать равномерный износ без заметного влияния на точность детали.
Типовые стандартизованные решения и их назначение
В производстве применяют разные конструктивы под задачу и посадку станка:
- Хвостовые — для универсальных долбежных/зубодолбежных станков.
- Дисковые — для ограниченного подводa инструмента и специальных операций.
- Чашечные — при обработке внутренних венцов с ограниченной глубиной подлета.
- Шпоночные — для точных прямоугольных пазов в ступицах и валах.
- Зуборезные — основной класс для колес и шлицев.
Подготовка, оснастка и контроль качества
Перед обработкой проверяют биение шпинделя и оправки, чистоту посадок и фиксацию заготовки. Важно согласовать диаметр инструмента с подводом и минимальными зазорами, предусмотреть технологические выборки под выход, подобрать СОЖ под материал (для нержавеющих — активные EP-присадки, для алюминия — маловязкие составы). Контроль — по калибрам/приработке, профилометрии и визуальной оценке заусенцев в зоне выхода.
Ошибки и их предупреждение
- Недогруженная кромка (слишком малая подача) — трение, наклеп, блестящая «смазанная» поверхность.
- Перекос при установке — асимметрия профиля, волнистость.
- Отсутствие выборки под выход — задиры и сколы на последнем витке.
- Неправильная геометрия — преждевременный износ, «размазывание» вершины зуба.
Выводы
Грамотно выбранные параметры инструмента вместе с корректной организацией выхода и продуманной заточкой дают стабильную точность и чистоту поверхности. Для ответственных зубчатых пар и пазов критично начинать с инженерного обоснования и аккуратного технологического маршрута: от выбора стандарта и конструкции до настройки режимов и контроля.
