Державки «Русский Инструмент»: ассортимент и преимущества для токарной обработки

Компания «Русский Инструмент» поставляет державки для токарного станка, закрывая все основные операции: наружное и внутреннее точение, обработку канавок, отрезку и нарезание резьбы. Ассортимент построен так, чтобы технолог или снабженец мог в одном каталоге найти решение под любую задачу — от тяжелой обдирки до чистовой прецизионной обработки в отверстии.

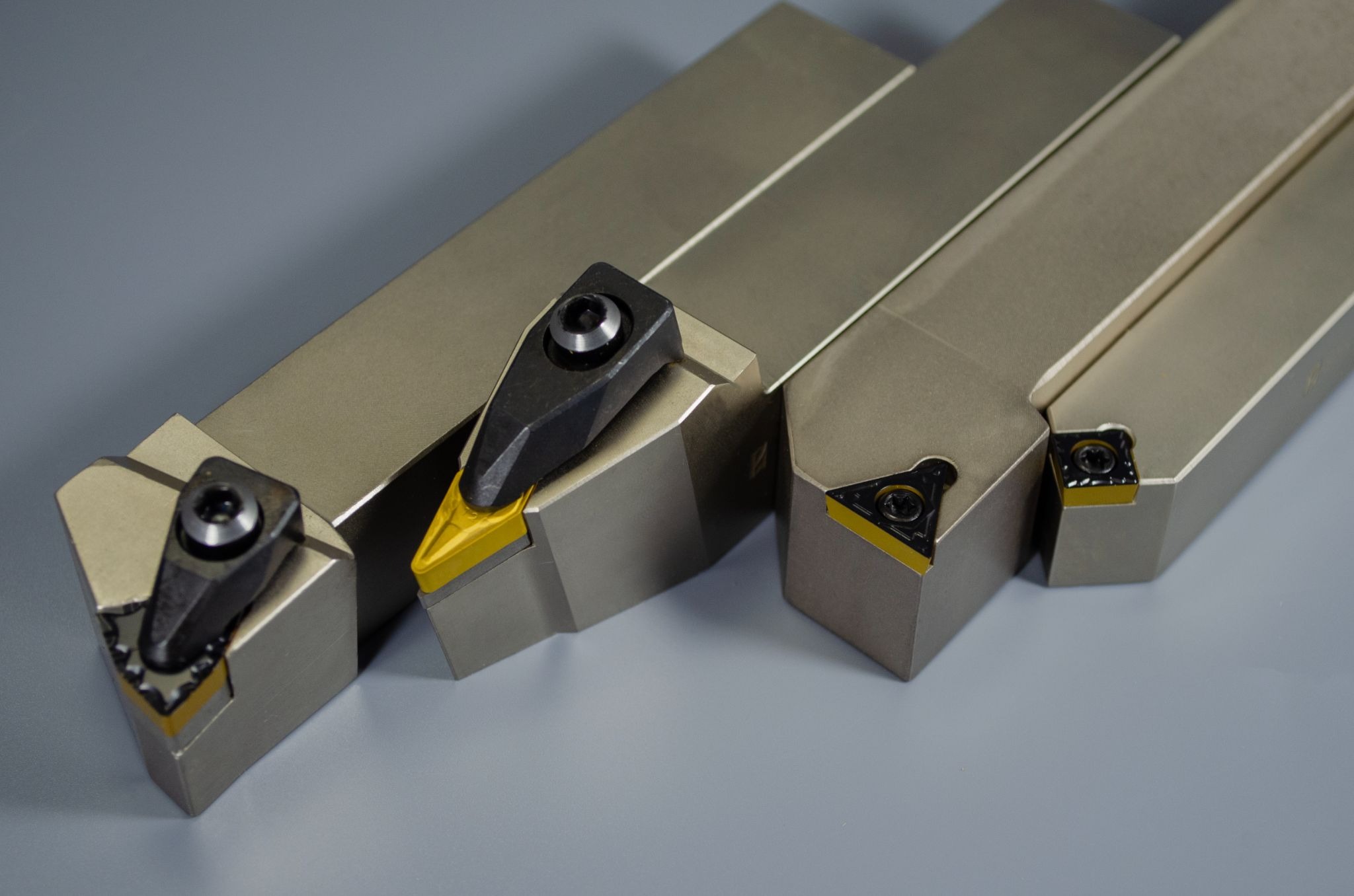

Наружное точение: типы крепления и геометрия державок для токарного станка

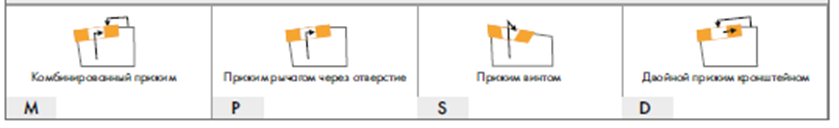

В каталоге представлены токарные державки с четырьмя основными типами крепления пластины:

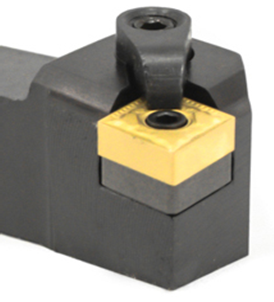

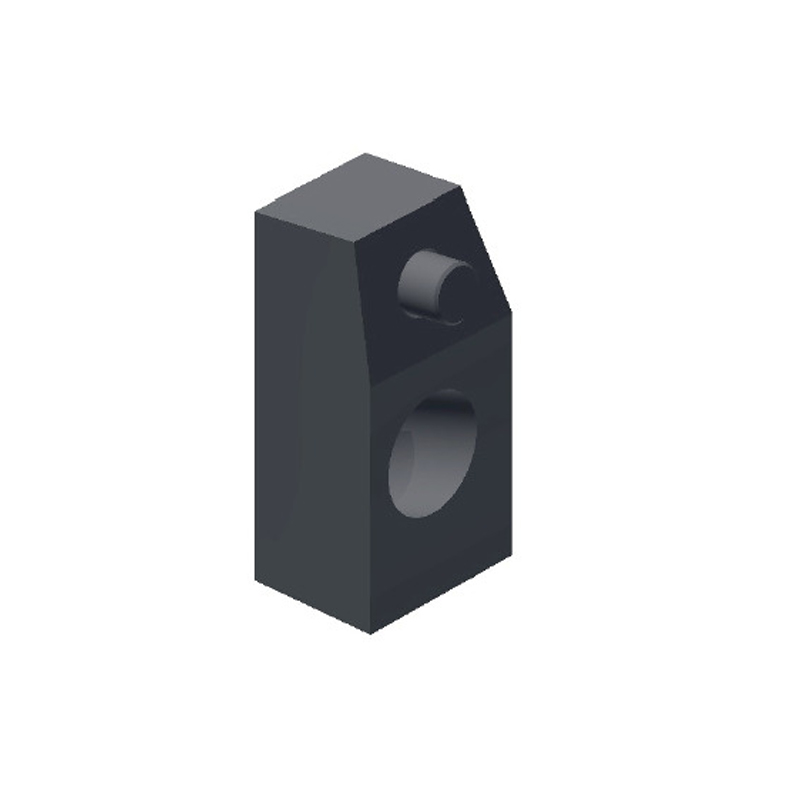

Двойной прижим кронштейном  (D-тип). Используется на тяжелых и черновых режимах, где важна максимальная жесткость фиксации пластины. Углы в плане — 95°,  93°,  107,5°,  62,5°,  45°   и 72,5°.  Такой тип крепления предназначен для негативных пластин разнообразной формы – CN, DN, SN, TN, VN, WN и KNUX.

Сечение державок от 20х20 до 40х40.

Сечение державок от 16х16 до 32х32.

Комбинированный прижим (M-тип).  Комбинированный прижим обеспечивает лучшую эвакуацию стружки из зоны резания за счет меньшего габарита прижима. Жесткость крепления немного уступает типу D.  Основное преимущество комбинированного прижима заключается в его универсальности: за счет продуманной системы крепления сохраняется постоянство размеров при смене пластины, позволяя производить получистовое и чистовое точение но в тоже время жесткости крепления достаточно для черновых операций.  Углы в плане — 95°,  93°,  75°,  62,5°,  45°   и 90°. Применяемые пластины:  CN, DN, SN, TN, VN и WN.

Сечение державок от 16х16 до 40х40.

Прижим рычагом через отверстие (P-тип). Применяется для чистовых, получистовых и черновых операций. Отличается компактностью узла крепления (фактически он спрятан внутри державки) и наилучшим отводом стружки среди державок для негативных пластин. Углы в плане — 95°,  93°,  75°,  62,5°,  60° ,  45°  и 90°. Применяемые пластины:  CN, DN, SN, TN и WN.

Прижим винтом (S-тип).  Применяется для крепления пластин с позитивной геометрией. Такая державка токарная со сменной пластиной хорошо показывает себя при чистовом и получистовом точении. Острая позитивная геометрия пластин минимизирует силы резания что позволяет применять такие пластины в станках с ограниченной мощностью и автоматах продольного точения.

Внутреннее точение: виды расточных резцов.

Ассортимент расточных резцов в каталоге Русский Инструмент представлен резцами для растачивания отверстий  различного диаметра,  с различными типами закрепления твердосплавной пластины.

Типы закрепления пластин аналогичны резцам для наружного точения:

1. Двойной прижим кронштейном  (D-тип) – для чернового растачивания
2. Комбинированный прижим (M-тип) – универсальный
3. Прижим рычагом через отверстие (P-тип) -  для лучшего отвода стружки
4. Прижим винтом (S-тип) – для чистового и получистового точения

Линейка расточных резцов закрывает потребности в растачивании отверстий от 10 мм. Это достигается за счет серии SCLCR/L под пластины CC..0602 — решение, востребованное в инструментальном производстве и при обработке прецизионных деталей.

Для отверстий среднего и крупного диаметра применяются расточные резцы серий DCLNR/L, MCLNR/L, PDUNR/L, SVQBR/L и SVUBR/L с хвостовиками от 16 до 40 мм. Поддерживаются пластины CN, DN, WN, VB, VC.

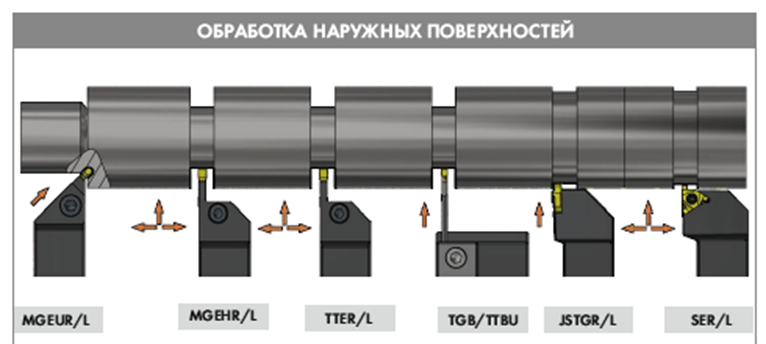

Державки для обработки канавок и отрезка

Раздел канавочного инструмента включает:

• Державки MGEH/MGEHR для отрезки,  поперечного точения и профильной обработки. Сечения от 16x16 до 32x32 мм, с шириной пластины до 6 мм.
• Отрезные лезвия TGB и блоки TTBU для  отрезных операций заготовок диаметром до 120мм .
• Серии TGF32, T16/T11 для обработки точных наружных и внутренних канавок шириной от 0,3 мм с радиусом при вершине от 0,05 мм.

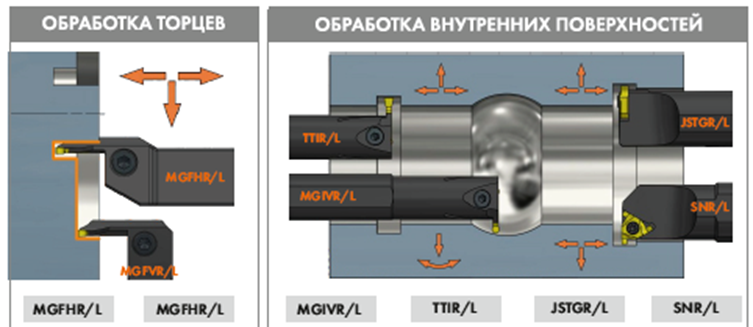

• Серии резцов MGFV и MGFH предназначены для точения торцевых канавок от 44 до 200 мм в диаметре.

Резьбонарезной инструмент: типоразмеры пластин от 06

Одно из ключевых преимуществ ассортимента — наличие резьбовых державок и пластин начиная с типоразмера 06, что встречается на рынке нечасто. Это позволяет нарезать резьбу в отверстиях малого диаметра (от 6,5мм).

Поддерживаются стандарты: метрическая, трубная (Whitwort), трапецеидальная TR, резьба  стандарта API RD/

Державки для наружной резьбы — серии SER/SEL под пластины 16E, 22E, 27E. Для внутренней — SNR/SNL с минимальным диаметром обработки от 6.5мм. Дополнительно в каталоге представлена информация о методах и схемах врезания и таблицы распределения глубины по проходам для шагов от 0,75 до 6,0 мм.

Преимущества выбора державок для токарного станка в «Русский Инструмент»

1. Широкая номенклатура. В одном каталоге собраны державки для наружного и внутреннего точения, канавок, отрезки и резьбы. Это сокращает количество поставщиков и упрощает документооборот.
2. Редкие типоразмеры в наличии и под заказ. Малые сечения от 10x10 мм, тяжелые державки 40x40 мм, расточные резцы от 8 мм, резьбовой инструмент от 06 типоразмера. Позиции со статусом «складская программа» доступны к отгрузке без ожидания.
3. Понятная система запасных частей. Для каждой державки указан номер комплекта, артикулы опорной пластины, винта, штифта, ключа т прочего. Это исключает ошибки при заказе расходных элементов.
4. Инженерная поддержка  прямо в каталоге. Готовые таблицы режимов резания для различных материалов. Для резьбонарезания — пошаговые таблицы количества проходов. Технолог получает не просто инструмент, а данные для расчета операции.
5. Гибкая геометрия под задачу. Углы в плане 45°, 62,5°, 72,5°, 91°, 93° позволяют подобрать державку под конкретную схему обработки, а не адаптировать обработку под имеющийся инструмент.

Державки «Русский Инструмент» — это систематизированный ряд токарной оснастки, который позволяет комплектовать рабочие места инструментом для всех основных операций точения, отрезки, обработки канавок и нарезания резьбы. Если нужна токарная державка для сменных пластин под конкретную операцию, подобрать подходящее исполнение можно по типу обработки, форме пластины, сечению хвостовика и способу крепления. Ознакомиться с полной номенклатурой и техническими характеристиками можно в каталоге на сайте компании.
