Технические рекомендации по выбору СМП.

Выбор сменной многогранной пластины — это решение инженерной задачи. Ошибка на этом этапе приводит к поломке инструмента, браку детали и простою станка. Разберём каждый параметр отдельно и объясним, почему он важен.

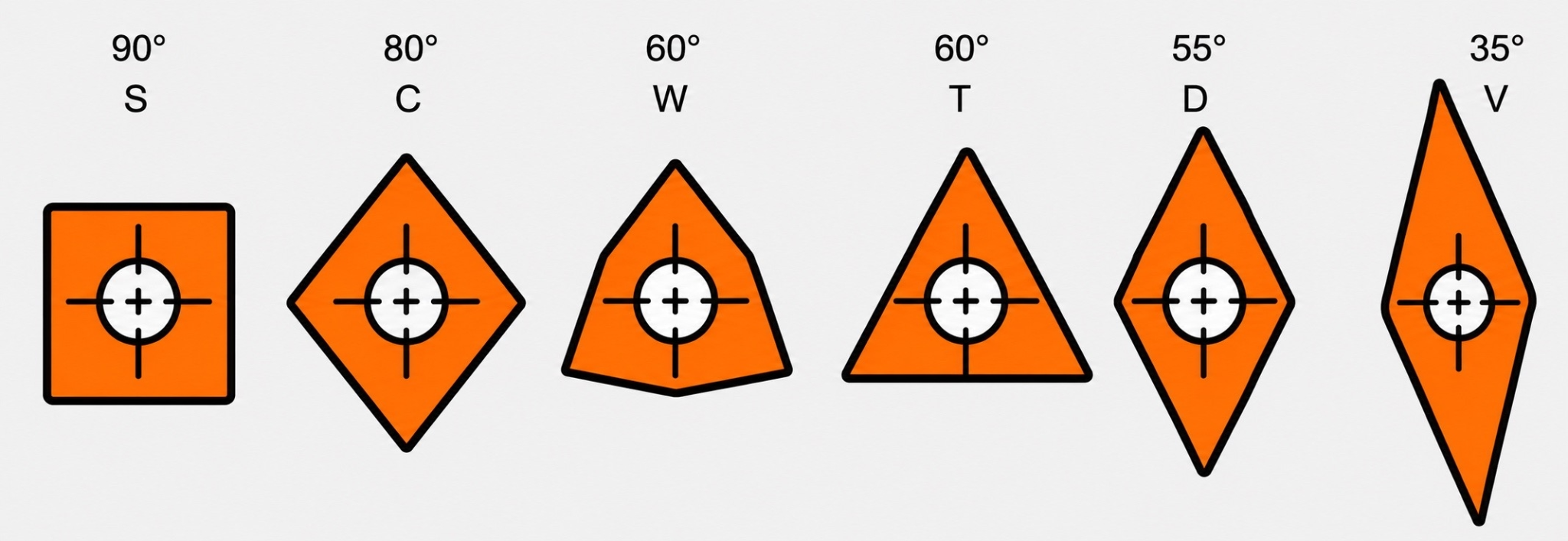

1. Форма сменных многогранных пластин: как геометрия пластины влияет на прочность  и геометрическую проходимость

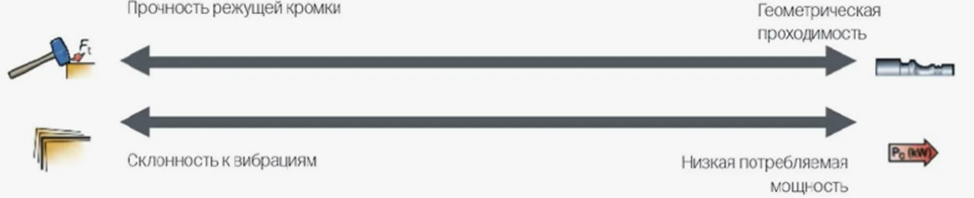

Формы сменных многогранных пластин напрямую влияют на прочность режущей кромки и геометрическую проходимость инструмента.

Детали выбора:

1. Квадратные (S)  — самые прочные. Угол при вершине 90° хорошо рассеивает тепло и держит удар. Базовый выбор при тяжелом черновом точении и точении на удар.
2. Ромб 80° (C), ломанный треугольник (W) и треугольник (T) — универсальный компромисс между прочностью и геометрической проходимостью. Такими пластинами удобно производить продольное точение и при необходимости производить подрезку торца.
3. Ромб 55° (D) и ромб 35° (V) — для чистовых и контурных работ. Нужны там, где важно добраться до узкой канавки. Отлично подойдут для чистового точения галтельных поверхностей.

Если на черновой проход по литью или прокату поставить пластину V-типа (35°), вершина сколется мгновенно. Тонкий клин разрушается под ударной нагрузкой и при резком изменении сечения среза. Причина поломки — ошибка в выборе геометрии, а не дефект пластины.

2. Геометрия передней поверхности: особенности стружкодробления и отвода стружки из зоны резания

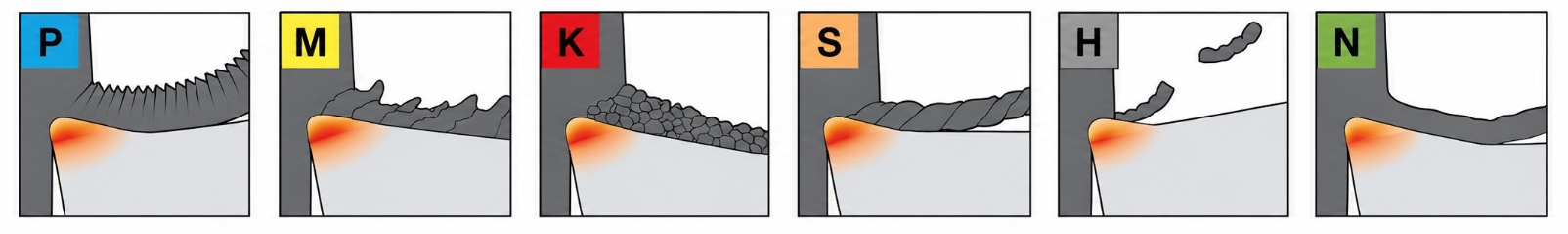

Геометрия токарных пластин влияет не только на силы резания, но и на дробление, направление схода стружки и стабильность обработки. Управление стружкой при токарной обработке — это комплексная задача, критически важная для автоматизации производства, безопасности и качества деталей. Основная цель — превратить непрерывную сливную стружку, особенно из вязких материалов, в короткие сегменты, которые легко удаляются из зоны резания. На практике применяются геометрические, кинематические и физические методы, а также их комбинации. Форма геометрии передней поверхности как раз относится к геометрическим методам.

По своей сути геометрический метод стружкодробления является самым распространенным. Различают 2 вида стружколомов:

1. Простые (2D) стружколомы: Обычные канавки или уступы. Эффективность таких простых форм, как правило, ограничена узким диапазоном режимов резания.
2. Сложные (3D) стружколомы: Это современные твердосплавные пластины со сложной геометрией — выступами, лунками, переменными углами. Такая форма заставляет стружку дополнительно деформироваться в поперечном направлении, создавая в ней концентраторы напряжений, что способствует ее разрушению. Разработка таких пластин часто ведется под конкретные группы материалов.
3. Стружкозавивающие канавки: Специальные канавки на передней поверхности, которые могут направлять стружку в нужную сторону, например, на необработанную поверхность детали, предотвращая ее контакт с обработанной поверхностью и обеспечивая безопасный отвод.

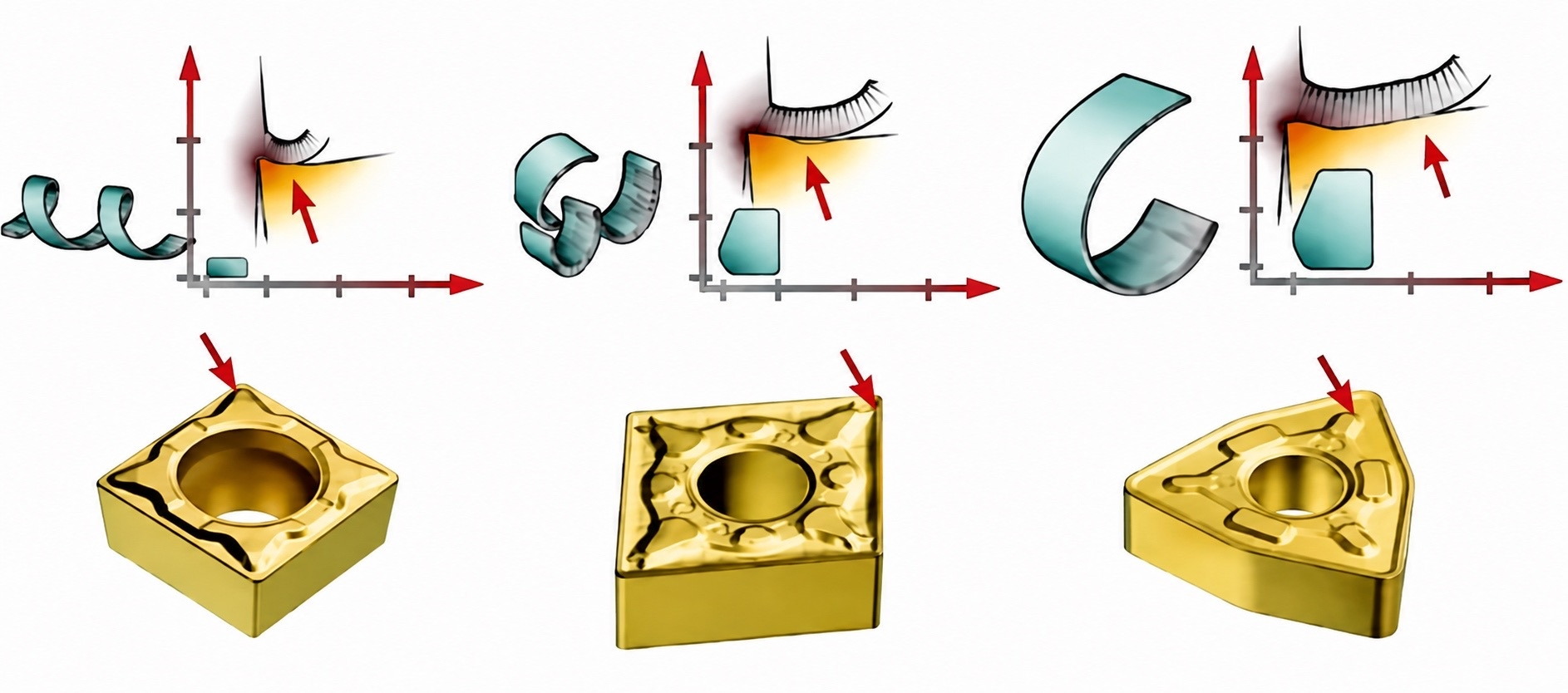

Детали выбора (типы стружколомов):

• Черновая (агрессивная) геометрия: Глубокая канавка, часто с выступами. Рассчитана на большие подачи и глубины. Ломает толстую стружку, завивая её в спирали.
• Чистовая (финишная) геометрия: Узкая площадка у кромки, плавная канавка. Работает при малых глубинах резания. Ломает тонкую стружку, исключая её наматывание на деталь.
• Универсальная геометрия: Баланс двух предыдущих. Стабильна в среднем диапазоне подач, на крайних режимах эффективность может снижаться.

При установке черновой геометрии на чистовой проход с малой подачей стружколом остается незадействованным. Стружка скользит по поверхности, не встречая упора, и превращается в длинную «проволоку». Она наматывается на деталь и резец, оставляет царапины на готовой поверхности и может травмировать оператора. Финишная геометрия на тех же режимах даёт короткий, контролируемый элемент стружки и чистую поверхность.

3. Марка твёрдого сплава и покрытие

Баланс «износостойкость — прочность»:

Твёрдые сплавы располагаются на шкале между двумя полюсами.

• Износостойкие сплавы: Содержат больше карбидных зёрен, твёрже. Долго держат кромку на высоких скоростях. Применяются для чистовой обработки и стабильных условий.
• Прочные сплавы: Содержат больше кобальтовой связки, вязче. Выдерживают ударные нагрузки и прерывистое резание. Применяются для черновых операций и нестабильных условий.

Выбор марки — это всегда компромисс. Износостойкая марка на прерывистом резании даёт скол. Прочная марка на высокой скорости быстро теряет геометрию от износа.

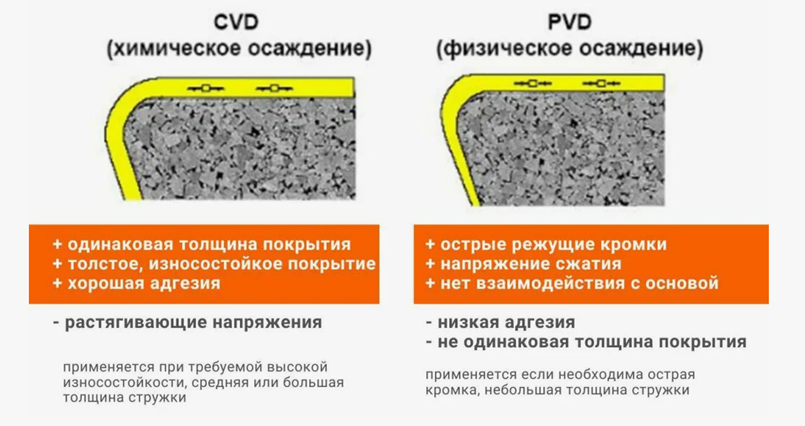

Износостойкие покрытия:

На пластины наносят покрытия для продления жизненного цикла и увеличения производительности. Два основных метода:

• CVD (химическое осаждение): Покрытие формируется в газовой среде при высокой температуре. Получается толстым (6–20 мкм) и многослойным. Отлично защищает от абразивного и диффузионного износа. Применяется на скоростных операциях со стабильным резанием.
• PVD (физическое осаждение): Покрытие напыляется в вакууме при низкой температуре. Получается тонким (2–4 мкм) и равномерным. Сохраняет остроту кромки без округления. Выдерживает переменные нагрузки. Применяется для прерывистого резания, вязких и склонных к наросту материалов.

Главное правило: марка сплава и тип покрытия подбираются одновременно под материал заготовки и характер операции. Попытка сэкономить на этом этапе приводит к потерям времени, инструмента и деталей, которые кратно превышают разницу в стоимости «правильной» пластины.

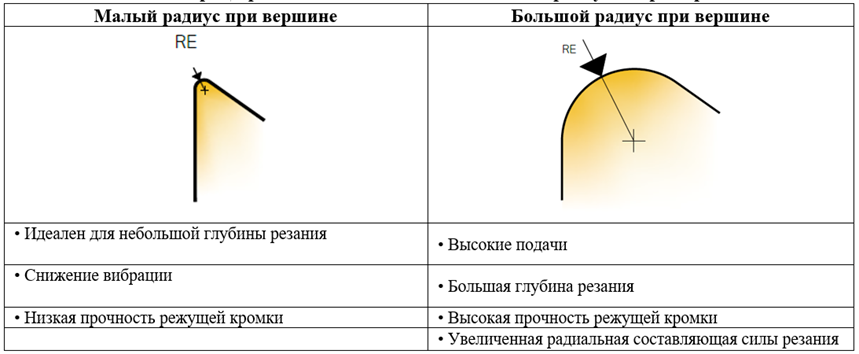

4. Радиус при вершине: баланс прочности и чистоты

Радиус скругления вершины пластины напрямую связывает прочность кромки и качество поверхности.

Детали выбора:

• Большой радиус (1,2–2,4 мм): Высокая прочность, хорошее рассеивание тепла. Допускает большие подачи.
• Малый радиус (0,2–0,8 мм): Снижает радиальную силу резания, уменьшает вибрации на тонких деталях, формирует чистую поверхность при малой подаче.

При чистовом проходе с большой подачей пластина с большим радиусом оставляет грубый «винтовой» след. Шероховатость поверхности будет относиться к черновой. Замена на малый радиус при минимальной подаче даёт минимальную шероховатость и чистовую поверхность. На черновой операции малый радиус, наоборот, концентрирует нагрузку на маленьком участке и провоцирует выкрашивание режущей кромки.

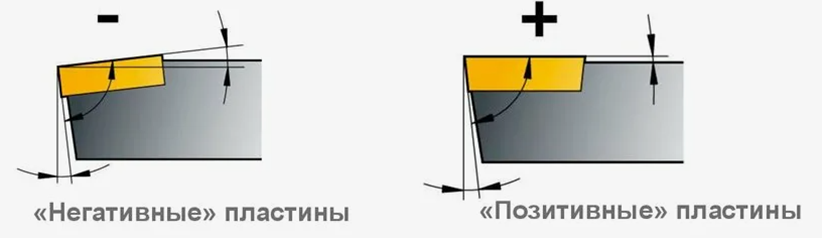

5. Задний угол: свобода резания и жёсткость

Задний угол пластины определяет, насколько свободно кромка входит в материал и насколько хорошо держит нагрузку.

Детали выбора:

• Пластины с задним углом (позитивные): Имеют угол наклона задней поверхности. Снижают силу резания, режут мягче. Подходят для тонких деталей, вязких материалов.
• Пластины без заднего угла (негативные): Максимальная прочность кромки. Имеют двойное количество режущих кромок (можно переворачивать). Могут применяться для тяжёлых черновых работ.

Итог

При подборе важно учитывать и обозначение токарных пластин. В маркировке обычно отражаются форма пластины, задний угол, класс точности, тип крепления, размер, толщина и радиус при вершине. Поэтому расшифровка обозначения пластин помогает быстро понять, подойдёт ли конкретная СМП к державке и условиям обработки.

Подбор СМП — это выбор баланса под конкретную задачу. Каждый параметр отвечает на свой вопрос: форма — выдержит ли удар, стружколом — куда уйдёт стружка, сплав — как долго проработает кромка, радиус — какой будет поверхность, задний угол — насколько жёсткой будет система. Технолог на производстве в зависимости от задач должен уметь ориентироваться в многообразии сменных многогранных пластин. Точный выбор пластин превращает процесс точения в стабильное и прогнозируемое производство Компания Русский Инструмент поможет сделать оптимальный выбор пластин, нацеленный на стабильный, эффективный результат.
