Токарные стружколомы. Описание стружколомов и преимущества

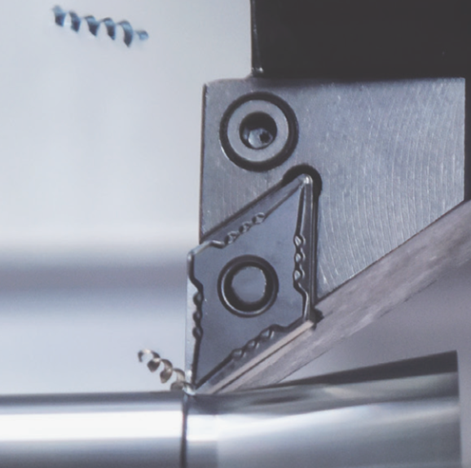

При токарной обработке металлов одной из ключевых проблем является образование длинной, непрерывной стружки. Такая стружка наматывается на заготовку и инструмент, царапает обработанную поверхность, представляет угрозу для безопасности оператора и снижает производительность работы. Решение этой проблемы — применение специальной геометрии передней поверхности сменной многогранной пластины (СМП), известной как стружколом.

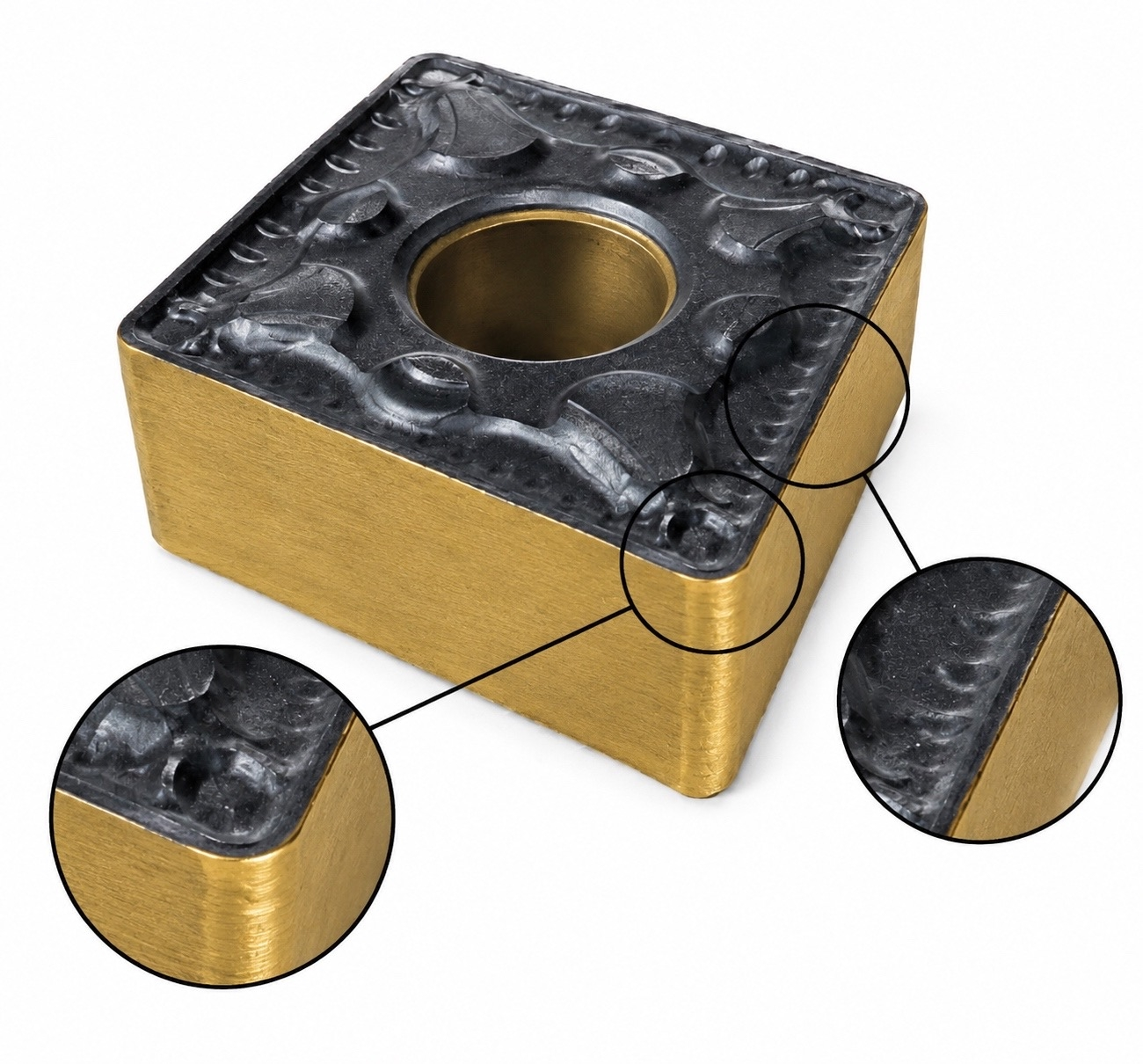

Стружколом — это специально сформированный профиль на передней поверхности режущей пластины, предназначенный для принудительного завивания, дробления и удаления стружки из зоны резания. Правильно подобранные пластины со стружколомом помогают стабилизировать процесс точения, снизить риск наматывания стружки и повысить качество обработки.

В нашем ассортименте представлена широкая линейка стружколомов как для негативных, так и для позитивных СМП, охватывающая все виды токарных операций — от тяжелой черновой обработки до прецизионного чистового точения.

Основные типы стружколомов

В зависимости от операции и условий резания выделяют разные типы стружколомов: для черновой, получистовой и чистовой обработки, а также отдельные геометрии для позитивных СМП. Такое деление помогает быстрее подобрать пластину под конкретную производственную задачу и обеспечить стабильное стружкодробление.

Стружколомы для черновой обработки

Черновая обработка характеризуется большой глубиной резания, высокими подачами, ударными нагрузками и часто прерывистым резанием. Пластины со стружколомом этой группы имеют прочную режущую кромку, защитную фаску и усиленную геометрию.

• PR — разработан для тяжелого чернового точения сталей на средних и низких скоростях при высоких подачах и глубинах резания. Преимущество: способен работать на больших глубинах резания (до 10 мм) при подачах до 1,8 мм/об.
• BR — для грубой, прерывистой обработки сталей при низких и средних скоростях резания, также подходит для получерновой обработки сталей и нержавеющих сталей. Преимущество: универсальность применения — один стружколом закрывает несколько групп задач.
• GR — для черновой обработки стали и чугуна. Преимущество: сочетание переменного переднего угла и переменной ширины лезвия обеспечивает эффективную работу при различной глубине резания.

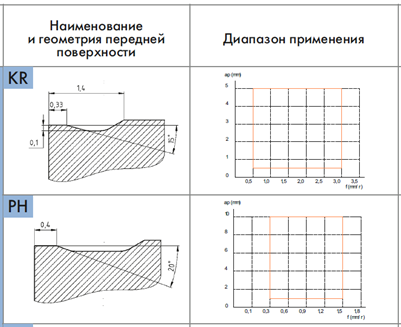

• KR — стружколом с защитной фаской на режущей кромке. Преимущество: уменьшенный риск скалывания режущей кромки и хороший контроль стружки обеспечивают длительный срок эксплуатации пластины.
• GX — стружколом для обработки в особо тяжелых условиях. Преимущество: прочная режущая кромка способна выдерживать большую ударную нагрузку.
• GZ — для работы в тяжелых условиях резания. Преимущество: острая режущая кромка снижает удельную силу резания при одновременном превосходном стружкодроблении в широком диапазоне подач.
• PH — преимущество: трехмерная конструкция с двойным углом наклона передней поверхности, широким притуплением и отрицательной фаской. Прочная конструкция увеличивает срок службы пластины при черновой обработке стали.
• OR — для черновой обработки серого чугуна и чугуна с шаровидным графитом. Преимущество: эффективен при прерывистой обработке на высоких подачах и скоростях.
• JP, HP — предназначены для черновой обработки стали и чугуна в тяжелых условиях. Преимущество: высокая стойкость при ударных нагрузках.

Стружколомы для получистовой обработки

В получистовой обработке необходим баланс между производительностью и качеством поверхности. Геометрия стружколомов этой группы более острая, силы резания снижены.

• MP — для получистовой обработки стали на средних режимах.
• JH — для получистовой обработки нержавеющих сплавов на средних режимах.
• MA — преимущество: разработан для получистовой обработки нержавеющих и жаропрочных сплавов. Обеспечивает как низкое сопротивление резанию, так и хорошее сопротивление прерывистому точению. Эффективно дробит стружку, снижает температуру в зоне резания, исключает наростообразование, упрочнение и другие проблемы при точении жаропрочных сплавов.
• MF — аналогичные MA характеристики для получистовой обработки нержавеющих и жаропрочных сплавов.
• MS — преимущество: разработан для получистовой обработки нержавеющих и труднообрабатываемых сталей. Подходит как для стабильного, так и для прерывистого точения, эффективно избегает наростообразования на пластине.
• MM — главное преимущество: универсальный стружколом, подходящий от чистового до чернового точения. Обеспечивает хорошее дробление стружки на большом диапазоне режимов резания. Рекомендуется как основной стружколом для большинства производств — одна позиция в номенклатуре закрывает максимум задач.
• PM — для длительной непрерывной обработки от получистовой до чистовой обработки жаропрочных и титановых сплавов. Преимущество: оптимизирован для тяжелообрабатываемых материалов на длительных операциях.
• GM, MT, ZM, ZP, BM — для получистовой обработки нержавеющих и жаропрочных сплавов на средних режимах обработки.
• CM — для получистовой обработки стали.
• OP — для получистовой обработки чугуна и стали.
• KM, MD — для получистовой обработки нержавеющей стали и жаропрочных сплавов.

Стружколомы для чистовой обработки

Чистовое точение требует минимальных сил резания, высокой точности и качества поверхности. Стружколомы этой группы имеют острую режущую кромку и узкие канавки.

• CZ — преимущество: стружколом с острой геометрией режущей кромки, специально разработанный для обработки нержавеющей стали. Сохраняется баланс между высокой эффективностью и длительным сроком службы.
• DN — для чистовой обработки стали в стабильных условиях резания.
• GL — для чистовой обработки нержавеющей стали.
• HA — преимущество: разработан для чистового точения стали. Обеспечивает высокую точность и чистоту поверхности детали. Острая режущая кромка имеет низкие силы резания и обеспечивает стабильное дробление стружки.
• PF, CF — для чистовой и получистовой обработки стали, нержавеющей стали, а также жаропрочных и титановых сплавов. Преимущество: универсальность по материалам.
• BF — для чистовой и получистовой обработки стали.
• QM — для чистовой обработки чугуна.
• SF — для чистовой и получистовой обработки стали, нержавеющей стали.

Стружколомы для позитивных СМП

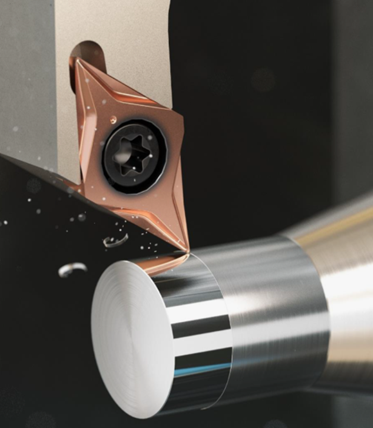

Позитивные пластины применяются для обработки нежестких деталей, валов малого диаметра, нержавеющих сталей и жаропрочных сплавов, где требуются меньшие силы резания.

• TR — преимущество: стружколом для позитивных пластин с задним углом, подходящий для получистового и чернового точения сталей, нержавеющих сталей и чугуна. Прочная режущая кромка обеспечивает стабильную обработку и хорошее стружкодробление при высоких подачах на средних скоростях резания.
• HR — для черновой обработки стали на позитивных пластинах.
• JH, MV — для получистовой обработки стали и нержавеющих сплавов.
• SM — преимущество: эффективный контроль стружки, острая режущая кромка, плавная и быстрая резка. Надлежащая прочность кромки увеличивает срок службы. Оптимизирован для жаропрочных сплавов при получистовом точении.
• OT — главное преимущество: обеспечивает хорошее стружкодробление в большом диапазоне режимов резания, универсальность применения — это делает его предпочтительным для основного применения на производстве при получистовой обработке стали и нержавеющей стали.
• SL, TG, CM, HM — для получистовой обработки сталей, чугунов, нержавеющих и жаропрочных материалов.
• TM — преимущество: универсальный стружколом для получистовой обработки. Подходит для стали, нержавеющей стали, чугуна и других материалов.
• FM — для чистовой обработки стали.
• TF — преимущество: стружколом для позитивных пластин с задним углом, специально предназначенный для чистового точения сталей и нержавеющих сталей. Низкие силы резания обеспечивают высокую чистоту и точность обрабатываемой поверхности на средних и высоких скоростях при стабильном точении.
• XM — для чистовой обработки стали.
• WS — для чистовой и получистовой обработки нержавеющей стали, жаропрочных и титановых сплавов.

Ключевые преимущества нашей линейки стружколомов

• Полное покрытие всех операций токарной обработки. Наш ассортимент включает специализированные геометрии для черновой (PR, BR, GR, KR, GX, GZ, PH, OR), получистовой (MM, MA, MF, MS, MP) и чистовой (HA, CZ, PF, CF, BF) обработки. Производство получает единый комплексный инструментальный пакет.
• Универсальные «базовые» стружколомы для всего производства. Стружколомы MM (для негативных СМП) и OT (для позитивных СМП) специально позиционируются как основные для большинства предприятий — они обеспечивают стабильное стружкодробление в широком диапазоне режимов и закрывают большинство стандартных задач. Это позволяет существенно сократить номенклатуру закупаемого инструмента.
• Специализированные геометрии для труднообрабатываемых материалов. Стружколомы MA, MF, MS, PM, WS разработаны для нержавеющих, жаропрочных и титановых сплавов: они исключают наростообразование, упрочнение и перегрев в зоне резания — характерные проблемы при обработке этих материалов.
• Усиленная конструкция для тяжелых условий. Стружколомы PH, GX, GZ, KR имеют защитную фаску, переменный передний угол и трехмерную геометрию, что обеспечивает повышенную стойкость режущей кромки к ударным нагрузкам при прерывистом точении и черновых операциях.
• Высокая точность и качество поверхности при чистовой обработке. Стружколомы HA, TF, CZ имеют острые режущие кромки с низкими силами резания, что обеспечивает высокую чистоту поверхности и точность размеров на финишных операциях.

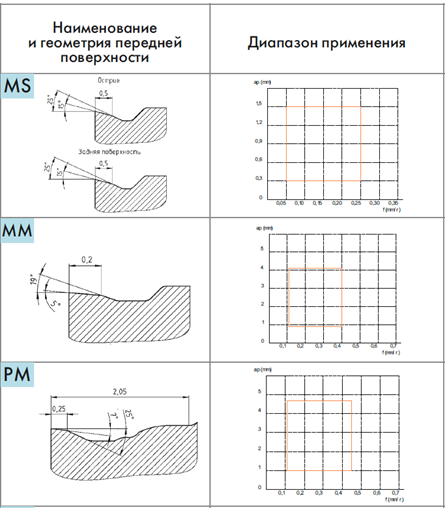

• Эффективное стружкодробление в широком диапазоне режимов. Для каждого стружколома предоставляется диаграмма рекомендуемой области применения по глубине резания (ap) и подаче (f), что упрощает подбор оптимальных параметров обработки.
• Снижение издержек производства. Благодаря оптимизированной геометрии каждого стружколома достигается увеличение стойкости пластины, снижение сил и температуры резания, а также уменьшение брака — это напрямую снижает стоимость обработки одной детали.

Заключение

Стружколом — это не просто конструктивная особенность сменной многогранной пластины, а ключевой инструмент управления процессом резания. Наша линейка стружколомов охватывает полный спектр токарных операций: от тяжелого чернового точения (PR, BR, GR, GX) до прецизионной чистовой обработки (HA, TF, CZ), от стали и чугуна до нержавеющих, жаропрочных и титановых сплавов (MA, MF, MS, WS, PM). Обозначение стружколомов в виде буквенных кодов помогает быстрее ориентироваться в ассортименте и подбирать геометрию под конкретную операцию, материал и режим резания.

Каждый стружколом разработан с учетом особенностей конкретной операции и материала, а универсальные позиции (MM, OT, TM) позволяют оптимизировать номенклатуру инструмента на производстве. Применение наших стружколомов обеспечивает повышение производительности, увеличение стойкости инструмента, требуемое качество поверхности и безопасность работы оператора — что в совокупности даёт ощутимый экономический эффект для любого машиностроительного предприятия.
