Торцово-цилиндрические фрезы РИ (обзор новинок, технические преимущества)

В мае 2026 г. Мы значительно расширили линейку торцово-цилиндрический фрез «Русский Инструмент», а именно:

1. Торцово-цилиндрический фрезы AH590 c хвостовиками 7:24 под пластину с тангенциальным креплением LNHQ12
2. Торцово-цилиндрический фрезы AH490 c хвостовиками 7:24 и с коническим хвостовиком Морзе под пластины LNKX
3. Торцово-цилиндрический фрезы AH290 c хвостовиками 7:24, с коническим хвостовиком Морзе, с хвостовиком Weldon, а также насадного типа под пластины APKT16

Торцово-цилиндрическая фреза подбирается по типу операции, материалу заготовки, требуемой глубине резания и условиям работы станка. В данном обзорной статье мы расскажем о новинках линеек фрез и их назначении.

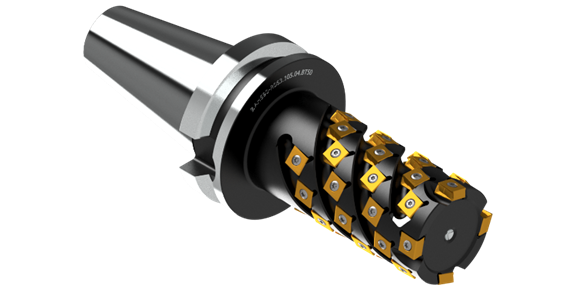

1. Новинки торцово-цилиндрических фрез AH590

Линейка торцово-цилиндроических фрез длиннокромочных AH590 разрабатывалась для работы в тяжелых условиях, для обработки литых заготовок, поковок, обработки детали после газовой резки. А также для задач, где требуется максимальная стойкость одной кромки. Это достигается конструкцией корпуса фрезы и применением пластины LNHQ с тангенциальным креплением.

С целью расширить область применения имеющейся линейки торцово-цилиндрических фрез AH590 техническая команда «Русского Инструмента» разработала новые фрезы с максимально возможными размерами рабочей части фрезы и реализовало их на хвостовиках конусностью 7:24.

Монолитная конструкция фрез имеет большую жесткость и дает возможность раскрыть весь потенциал рабочей части фрезы.

Область применения новых фрез AH590:

Данные фрезы подойдут для производств, которые:

1. Уже использует пластины LNHQ 12 на других сериях фрез. Для сокращения номенклатур применяемых пластин рекомендуется использовать серии фрез под один типоразмер пластины. Удобно при обработке одинаковых групп материалов и при одинаковых требований по точности, качеству поверхности и стойкости.
2. Для обработки в нестабильных условиях резания: неравномерный съем, корка после газовой резки. Конструкция с тангенциальным креплением пластин обеспечивает работу фрезы в самых неблагоприятных условиях обработки - обработка кромок после газовой резки, фрезерование с неравномерным съемом
3. Требуется максимальная стойкость 1-ой режущей кромки. Конструкция с тангенциальным креплением пластин обеспечивает среди всех торцовоцилиндрических фрез самую высокую стойкость одной кромки.

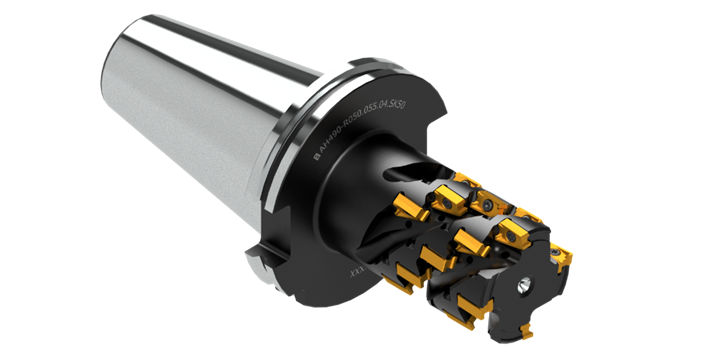

2.  Торцово-цилиндрический фрезы AH490 c хвостовиками 7:24 и с коническим хвостовиком Морзе под пластины LNKX

Линейка торцово-цилиндрических фрез, длиннокромочных AH490 разрабатывалась, как более производительная версия фрез AH290 под пластины APKT, а также замена выведенных из производства фрез AH190 под пластины ZDCW и SPCW, которые также выведены из производства.

С целью обеспечения полной замены фрез AH290 и AH190 техническая команда «Русского Инструмента» разработала новые фрезы с максимально возможными размерами рабочей части фрезы и реализовало их на хвостовиках конусностью 7:24 и на хвостовиках Морзе.

Область применения новых фрез AH490:

Данные фрезы подойдут для производств, которые:

1. Уже использует пластины LN[]X 12/17  на других сериях фрез. Для сокращения номенклатур применяемых пластин рекомендуется использовать серии фрез под один типоразмер пластины. Удобно при обработке одинаковых групп материалов при одинаковых требованиях по точности, качеству поверхности и стойкости.
2. На замену выведенным фрезам серии AH190 под пластины ZDCW и SPCW. Конструктивно торцово-цилиндрические фрезы под пластины  LN[]X 12/17 наиболее подходящая замена выведенных фрез серии AH190 под пластины ZDCW и SPCW.
3. Требуют высокий показатель экономической эффективности. Наиболее экономически эффективны для обработки сталей в стабильных условиях среди всех линеек торцово-цилиндрических фрез "Русский Инструмент".

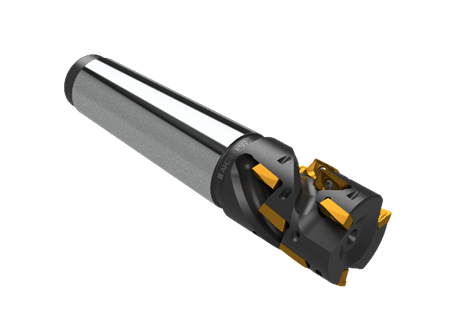

3.     Новинки торцово-цилиндрических фрез AH290

Линейка длиннокромочных фрез AH290 под пластины APKT11 была разработана для применения на станках с ЧПУ преимущественно для легкой обработки, а также для сложных видов обработки – врезания под углом или фрезерование по винтовой интерполяции. Такая фреза с СМП удобна для производств, где важно сохранить универсальность инструмента и при этом повысить прочность режущей части.

С целью расширить область применения  этой линейки фрез, где также требуется сложная обработка с врезанием под углом или фрезерование по винтовой интерполяции, но было недостаточно прочности пластины APKT 11, техническая команда РИ продублировали линейку фрез AH290, но применила пластину APKT 16, что оставило фрезам прежние технические возможности при увеличенной прочности применяемой СМП.

Область применения новых фрез AH290:

Данные фрезы подойдут для производств, которые:

1. Уже использует пластины APKT 1604 на других сериях фрез. Для сокращения номенклатур применяемых пластин рекомендуется использовать серии фрез под один типоразмер пластины. Удобно при обработке одинаковых групп материалов и одинаковых требованиях по точности, качеству поверхности и стойкости.
2. Обрабатывают вязкие материалы, нержавеющую сталь, жаропрочные материалы, а также если обрабатывает цветные сплавы. Криволинейная конструкция позитивной пластины APKT в совокупности с позитивной геометрией, обеспечивает преимущество перед остальными пластинами "Русский Инструмент" используемых на торцово-цилиндрических фрезах и дает возможность эффективнее обрабатывать нержавеющую сталь, жаропрочные материалы, цветные сплавы.
3. Используют в технологии обработку с врезанием под углом или винтовую обработку. Только торцово-цилиндрические фрезы с пластиной APKT могут работать с врезанием под углом или выполнять обработку по винту.

Заключение

Обработка торцевыми фрезами и торцово-цилиндрическими фрезами требует правильного выбора корпуса, хвостовика и сменной пластины под конкретные условия резания. Команда «Русского Инструмента» особо ответственно подходит к проработке линеек торцово-цилиндрических фрез для того, чтобы Вам дать максимально большое количество технических решений под технические задачи Вашего производства, для 100% попадания в обеспечении максимальной производительности и минимальных затрат на инструмент.
