Индикатор часового типа
Содержание:
1. Классификация2. Измерение
3. Классы индикаторов часового типа
4. Крепление часового индикатора
5. Конструкция ИЧ типа ГОСТ 577-68
6. Порядок работы и техническое обслуживание
Классификация

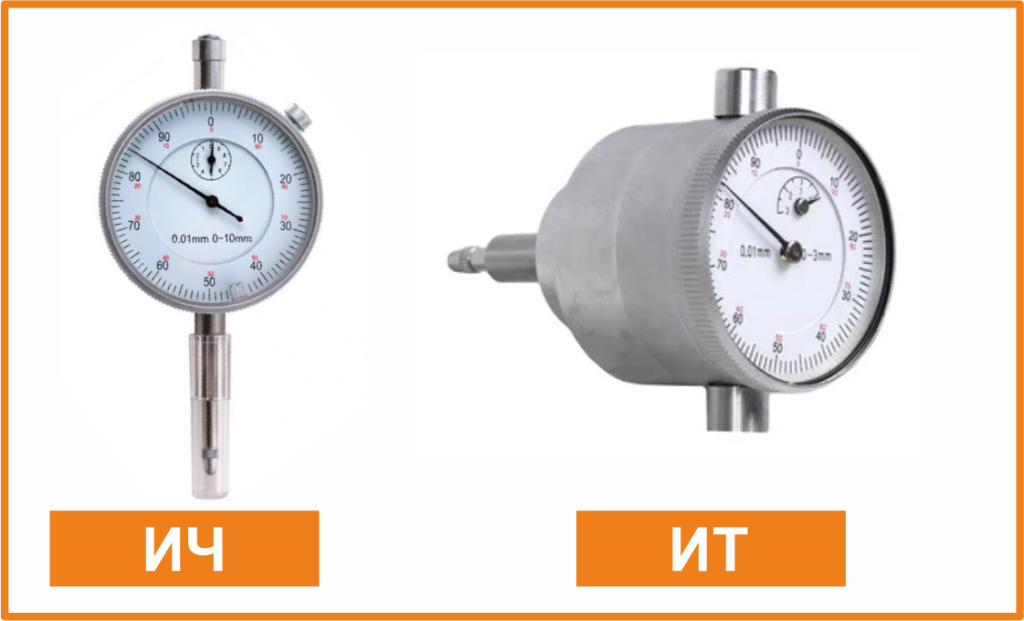

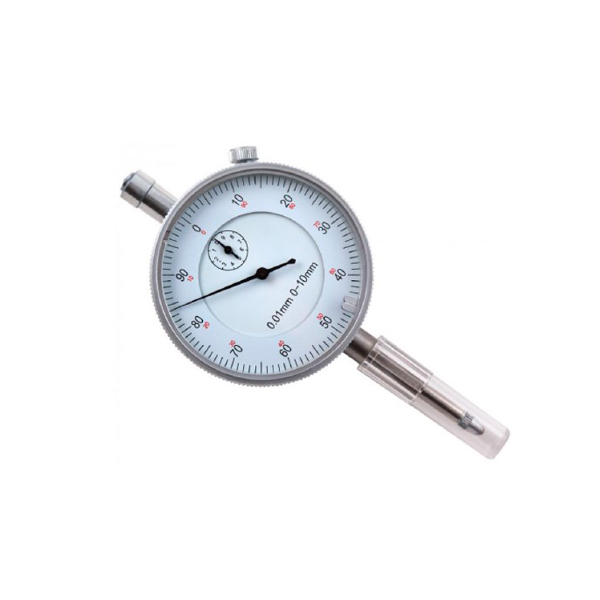

Индикаторы часового типа (ИЧ и ИТ) получили свое название благодаря круглому циферблату и стрелке, движущейся по кругу. ИЧ означает "индикатор часовой" и работает на основе перемещения измерительного стержня: ИЧ — параллельно шкале, а ИТ — перпендикулярно. В этой статье мы подробнее рассмотрим индикаторы ИЧ.
Измерение
Измерение индикатором ИЧ выполняется следующим образом:
1. Установите циферблат на ноль с помощью эталона.
2. Поднимите измерительный стержень, извлеките эталонную деталь.
3. Поместите измеряемую деталь между основанием штатива и измерительной головкой.
4. Опустите измерительный стержень.
5. Считайте отклонение размеров с циферблата индикатора.
Перед измерениями, проверьте надежно ли закреплен индикатор в стойке и сама стойка.
Классы индикаторов часового типа
Различие между классами точности индикаторов ИЧ состоит в уровне погрешности измерений. Индикаторы класса 0 имеют погрешность в диапазоне от 0,01 до 0,02 мм, тогда как индикаторы класса 1 — от 0,01 до 0,03 мм.
Крепление часового индикатора

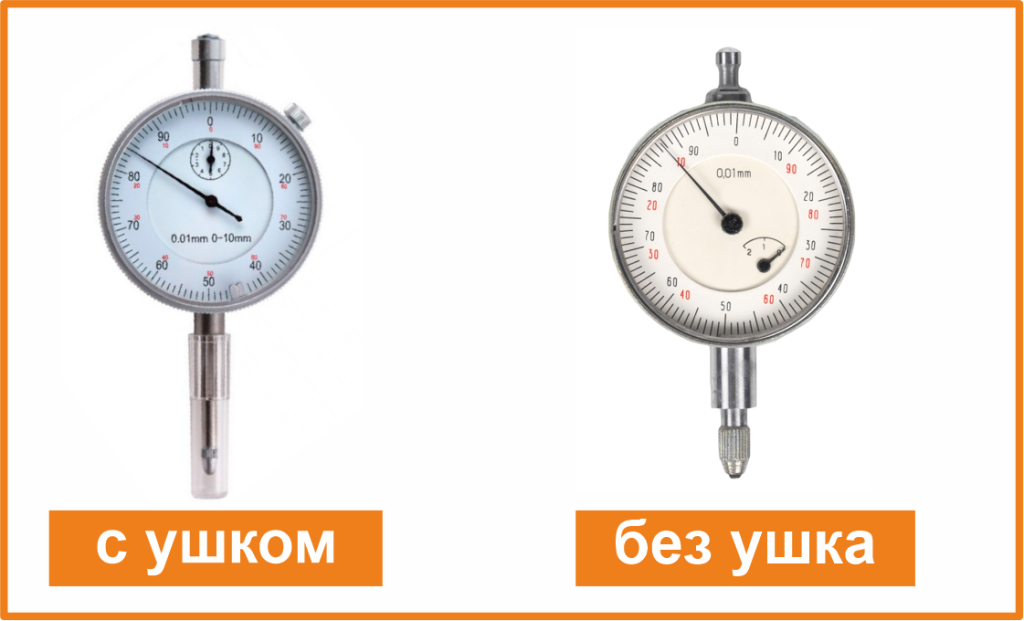

Существуют два типа индикаторов часового типа: с ушком и без ушка. Главное различие заключается в наличии крепежного ушка на задней крышке.
Для крепления индикаторов применяются магнитные стойки, которые обеспечивают надежное фиксирование индикатора в нужном положении относительно измеряемого объекта. Они также могут использоваться в лабораториях и на производстве для контроля качества. Индикатор крепится к магнитной стойке с помощью специального держателя, входящего в комплект, где гильза индикатора фиксируется стопорным устройством.
Кроме того, используются штативы, которые представляют собой вертикальные стойки для установки и фиксации различных измерительных инструментов, включая индикаторы часового типа. Штативы обеспечивают точное позиционирование измерительных головок в процессе работы.
Конструкция ИЧ типа ГОСТ 577-68
Индикатор часового типа с ценой деления 0,01 мм предназначен для измерения линейных размеров как абсолютным, так и относительным методами. Он позволяет определять величину отклонений от заданной геометрической формы и взаимное расположение поверхностей.
Индикатор используется в машиностроении, приборостроении и других отраслях промышленности. Корпусные детали тисков изготовлены из высококачественного чугуна, а губки тисков подвергнуты закалке.

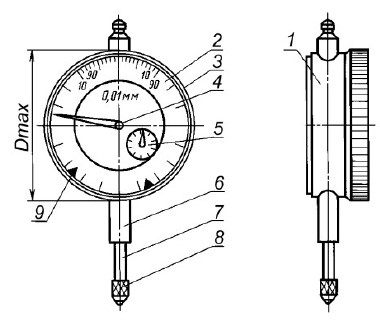

1 – корпус; 2 – циферблат; 3 – ободок; 4 – стрелка; 5 – указатель; 6 – гильза; 7 – измерительный стержень; 8 – измерительный наконечник; 9 – указатель поля допуска
Рис. 1 – Индикатор часового типа ИЧ
Порядок работы и техническое обслуживание
1. Ознакомьтесь с паспортом перед началом работы.
2. Удалите смазку с индикатора, особенно с измерительной поверхности наконечника, с помощью ткани, смоченной бензином, затем протрите сухой тканью.
3. Установите индикатор на нулевое положение: натяните измерительный стержень и поворотом ободка совместите нулевой штрих шкалы с стрелкой. Для проверки поднимите стержень на 1-2 мм и отпустите; если стрелка отклонится, снова совместите её с нулем.
4. Очистите измеряемое изделие от воды, масла и загрязнений, чтобы избежать искажений показаний.
5. Следите за плавностью перемещения измерительного стержня, избегайте ударов в конце хода.
6. Не допускайте попадания эмульсии и масла на индикатор.
7. Не поворачивайте индикатор, когда он закреплён в державке за гильзу.
8. При нарушении плавности хода можно частично промыть механизм без полной разборки: снимите крышку и погрузите механизм в чистый авиационный бензин, избегая попадания бензина на шкалу. После промывки смазать цапфы осей часовым маслом.
2. Удалите смазку с индикатора, особенно с измерительной поверхности наконечника, с помощью ткани, смоченной бензином, затем протрите сухой тканью.
3. Установите индикатор на нулевое положение: натяните измерительный стержень и поворотом ободка совместите нулевой штрих шкалы с стрелкой. Для проверки поднимите стержень на 1-2 мм и отпустите; если стрелка отклонится, снова совместите её с нулем.
4. Очистите измеряемое изделие от воды, масла и загрязнений, чтобы избежать искажений показаний.
5. Следите за плавностью перемещения измерительного стержня, избегайте ударов в конце хода.
6. Не допускайте попадания эмульсии и масла на индикатор.
7. Не поворачивайте индикатор, когда он закреплён в державке за гильзу.
8. При нарушении плавности хода можно частично промыть механизм без полной разборки: снимите крышку и погрузите механизм в чистый авиационный бензин, избегая попадания бензина на шкалу. После промывки смазать цапфы осей часовым маслом.
